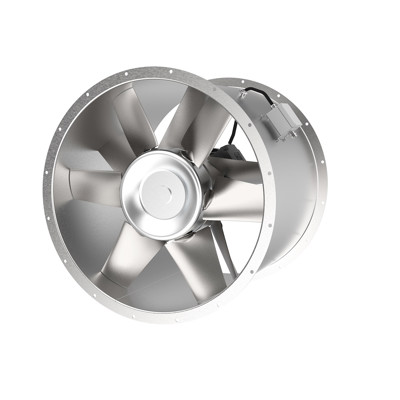

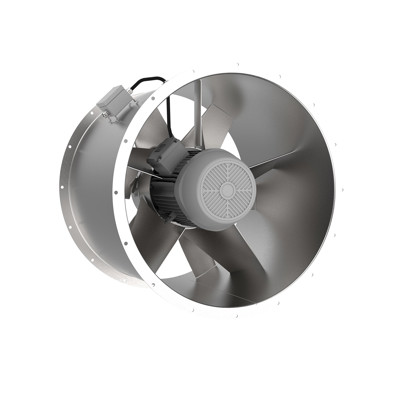

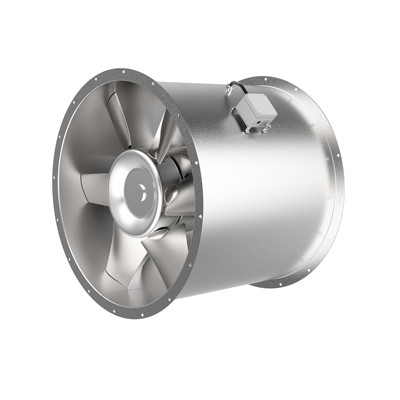

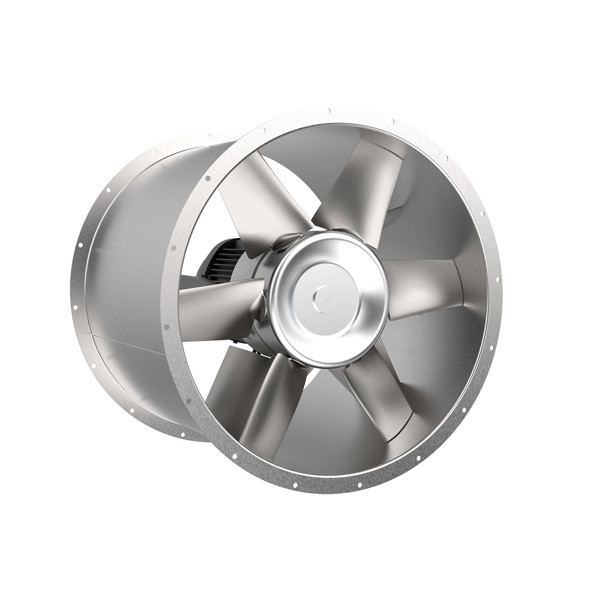

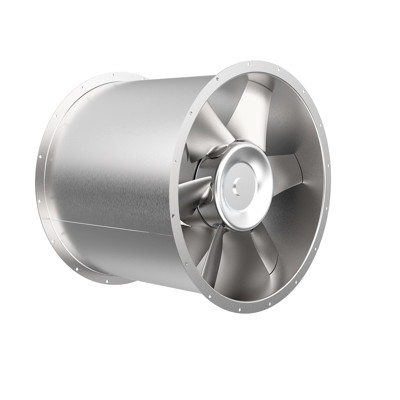

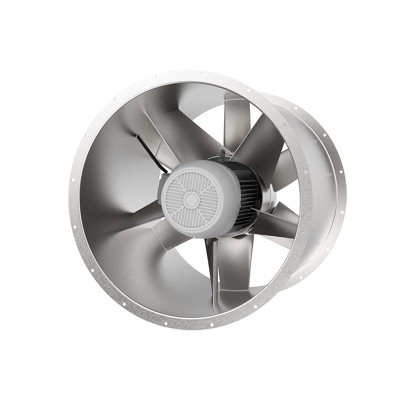

Axiaal ventilatoren NovAx ACN-ACW
De NovAx ACN zijn niet-omkeerbare axiaalventilatoren voor algemene en industriële ventilatie toepassingen.
Optioneel zijn de NovAx ACN ventilatoren verkrijgbaar voor RWA toepassingen als rookgasventilatoren. De NovAx ACN brandgasventilatoren zijn niet-omkeerbare axiaalventilatoren voor algemene ventilatie toepassingen en voor toepassing bij de afzuiging van hete gassen (bijvoorbeeld rook bij een brand) in bijvoorbeeld parkeergarages, utiliteit en tunnels. Het ontwerp is getest, gecertificeerd en voldoet aan alle eisen voor brandgas- en rookafvoer ventilatoren conform de NEN-EN 12101 deel 3.
De NovAx ACW zijn extra robuuste, niet-omkeerbare axiaalventilatoren voor gebruik in de scheepvaart en offshore. Het belangrijkste kenmerk is het 10mm sterke ventilatorhuis, een expliciete eis van de maritieme toepassingen, waardoor de ACW geschikt is voor extreme omstandigheden.
Productgegevens
- Voor kanaal inbouw
ACN en ACW: 14 afmetingen van Ø250 t/m Ø1600 mm
ACN brandgasventilatoren: 12 afmetingen van Ø400 tot Ø1600 mm - 7 naafdiameters van Ø160 t/m Ø578 mm
- Ventilatorhuis dikte:
ACN: 2 of 4 mm
ACW: 6 of 10 mm - Luchthoeveelheden:
• 0,1 t/m 65 m³/s
• 360 t/m 235.000 m³/h - Drukken tot 2000 Pa
- Rendementen tot 83%
- In stilstand verstelbare schoephoeken
- Gecertificeerd voor de hoge temperatuur klassen F200, F300 en F400
- Lucht over motor koeling
- Ventilatorhuis en naaf uit verzinkt staal
- Waaierbladen uit aluminium of GRP*
- Corrosie categorieën conform EN-ISO 12944-2:2017
Standaard: C3
Optioneel: C4 of C5 - Accessoires voor opstelling, montage, geluiddemping, veiligheid en regeling
- Optioneel: uitvoering in ATEX
- Optioneel (ACW): uitvoering in EX
- Optioneel (ACW): uitvoering conform maritieme specificaties
- Product configuratie met AirBox™
- Tevens beschikbaar als type NovAx ACP en ACG voor vrije aanzuiging of de 100% omkeerbare NovAx ARN
- Een deel van de ventilatorenreeks is beschikbaar als standaardreeks
*Waaierbladen uit glasvezel versterkte polyester (GRP) zijn niet beschikbaar voor de naafdiameters Ø403 en Ø578 mm
