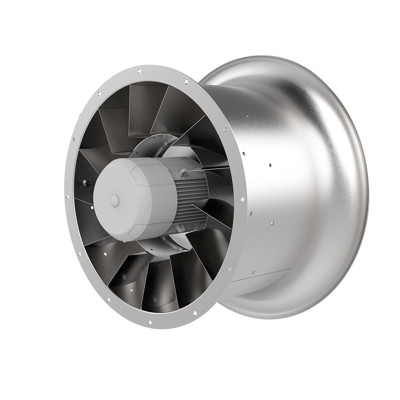

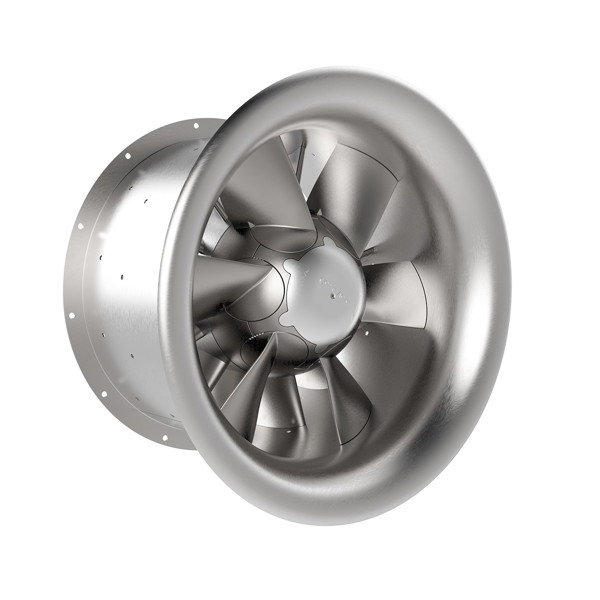

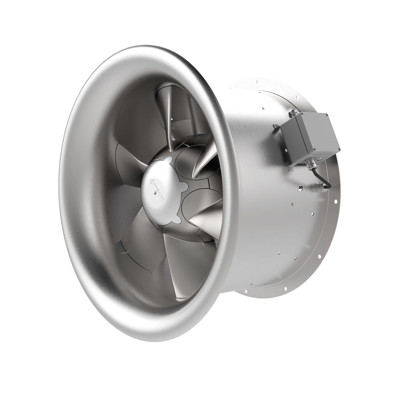

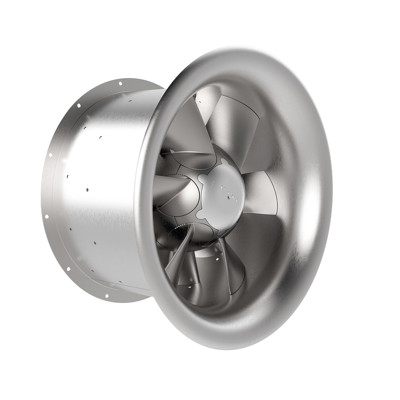

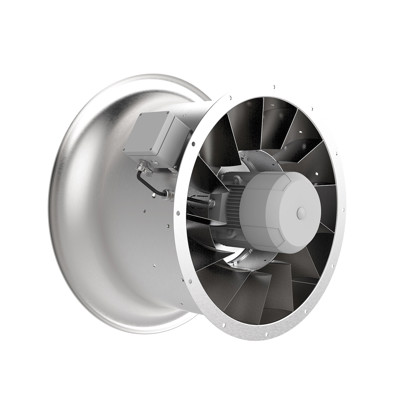

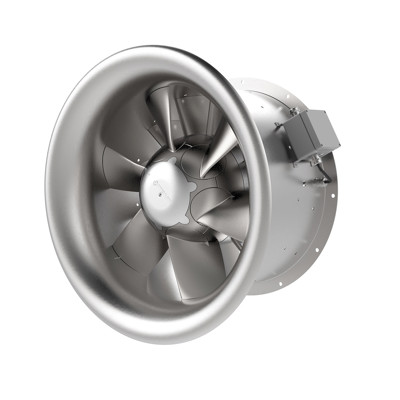

Axialventilatoren ZerAx AZL

Der ZerAx AZL ist ein unidirektionaler Axialventilator zum Einsatz in Klimageräten (RLT-Anlagen). Die primäre Anwendung ist für Neu-Installation. Abhängig von der Art, Aufbau und Konstruktion der Anlagen, können der ZerAx® auch für die Modernisierung von Bestandsanlagen eingesetzt werden.


Optional sind die ZerAx® AZL-Ventilatoren als Entrauchungsventilatoren erhältlich. Die Entrauchungsventilatoren ZerAx® AZL dienen zum konventionellen Einsatz und zum Betrieb während Bränden in Parkgaragen, gewerblichen und industriellen Gebäuden sowie Tunneln usw. Die Ventilatorkonstruktion wurde geprüft und erfüllt die Anforderungen zur Entrauchung.


Fakten zum Produkt



  • Zum Einsatz in Klimageräten.
  • 13 Größen mit Laufraddurchmessern von Ø250 bis Ø1000 mm
  • Zwei Nabengröße -– Ø160 oder Ø350 mm
  • Ventilator-Gehäusedicke 2 oder 3 mm
  • Volumenströme:
    • 0,1 bis 33 m³/s
    • 350 bis 119.000 m³/h
  • Druck bis zu 3300 Pa
  • Wirkungsgrade von bis zu 92%
  • Einstellbare Schaufelwinkel
  • Reversierbar für kurze Zeiträume
  • Integrierte Einströmdüse
  • Luftströmung über Motor (Kühlung)
  • Ventilatorgehäuse:
    leichte Motoren: vorbeschichtetes AZ185 oder ZM310 Stahlblech. Beschichtung nach EN10346:2015
    schwere Motoren: feuerverzinkter Stahl
  • Laufradschaufeln, Leitschaufeln und Motorbefestigung aus Aluminium
  • Korrosionskategorien nach EN-ISO 12944-2:2017
    Norm: C3
    Wahlweise: C4 oder C5
  • Zubehör zur Montage, Anschluss, Schalldämpfung, für Sicherheit und Regelung
  • ZerAx-Ventilatoren sind für den optimalen Betrieb mit drehzahlgeregelten Frequenzumrichtern ausgelegt
  • Auch als Typ ZerAx® AZN für Kanalmontage erhältlich
  • Ein Teil der Baureihe ist als Ventilator der Standardreihe lieferbar.
  • Produkt Auslegung mit AirBox™

Betriebs-Kennfelder



Die Kennlinien sind für Ventilatoren mit Frequenzumrichter und einstellbaren Schaufelwinkeln.
