RLT Ventilatoren

Die Anforderungen an Ventilatoren für Klimageräte sollten eine hohe Leistung und geringen Platzbedarf kombinieren. RLT-Ventilatoren von Novenco erfüllen beide Anforderungen und bieten eine Energieeinsparung von bis zu 50 %, sowie eine Amortisierung von unter einem Jahr. Die ZerAx®-Axialventilatoren bieten einen Wirkungsgrad von bis zu 92% und deutlich geringe Geräuschemissionen im Vergleich zu Ventilatoren anderer Anbieter. Aufgrund der hohen Effizienz können Klimageräte kompakter geplant und gebaut werden, was zu einer Verringerung der Investitionskosten führt.

RLT Ventilatoren



RLT Ventilatoren

NOVENCO ist mit seinen effizientesten Systemlösungen für RLT-Geräte und dem unübertroffenen Gesamtsystem-Wirkungsgrad von 85% den Konkurrenten meilenweit voraus.

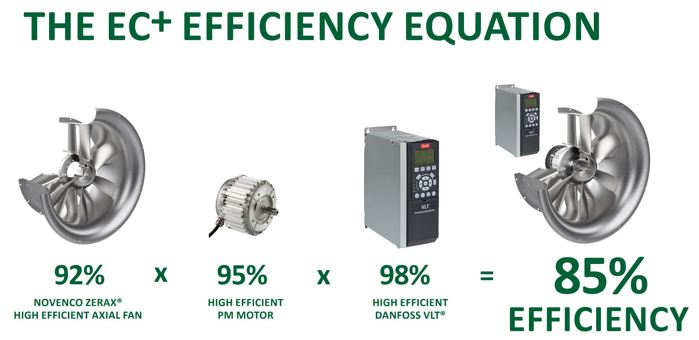

Dies ist u.a. auf das EC+-Konzept zurückzuführen, das speziell zur Steigerung der Effizienz von HVAC-Systemen konzipiert wurde. Das Konzept umfasst die NOVENCO ZerAx®-Serie von leistungsfähigen Axialventilatoren, hocheffiziente IE4- und IE5-Permanentmagnet (PM)-Motoren und die intelligenten Danfoss VLT®-Frequenzumrichter.
Da sowohl der Wirkungsgrad des Motors als auch der Frequenzumrichter über 95% liegt, bringt der ZerAx®-Axialventilator mit seinen Wirkungsgraden von 92% den Gesamtsystemwirkungsgrad auf beeindruckende 85%. Dies ist 20-25 Prozent besser als die alternativen Lösungen wie die direkt angetriebene Radialventilatoren mit EC-Motoren. Es ist der höchstmögliche Gesamtsystem-Wirkungsgrad für RLT-Geräte, der auf dem Markt erhältlich ist. Aufgrund der hohen Wirkungsgrade der ZerAx® Axialventilatoren ist es möglich, RLT-Geräte bei gleichen Leistungsmerkmalen bis zu 30% kürzer und 30% leichter zu konstruieren und damit die Investitionskosten zu senken. Die ZerAx®-Ventilatoren für RLT-Geräte sind komplette Plug-and-Play-Lösungen, die eine einfache und schnelle Installation gewährleisten. Der Schallpegel der Ventilatoren ist deutlich niedriger als bei Ventilatoren anderer Hersteller. Die Lebensdauer der Ventilatoren beträgt mehr als 20 Jahre, was zur Nachhaltigkeit beiträgt und niedrige Wartungskosten garantiert.





Dynamischer Druck ist das Zauberwort

HVAC-Systeme, die nur den statischen Druck nutzen, können keine Wirkungsgrade über 90% erreichen, da der dynamische Druck verloren geht. Um die Energie-Effizienz eines jeden Lüftungssystems zu maximieren, müssen Ventilatoren sowohl den statischen als auch dynamischen Druck umsetzen. Das Ergebnis ist ein höherer Wirkungsgrad, ein geringerer Energieverbrauch, niedrige Betriebskosten und eine Reduzierung des Kohlenstoffausstoß.

Die Wirkungsgrade von Freiläufern- und Radialventilatoren, wie sie in vielen RLT-Systemen verwendet werden, werden ausschließlich auf der Grundlage des statischen Drucks berechnet. Das liegt daran, dass diese Ventilatoren den dynamischen Druck nicht einsetzen und diese Energie verloren geht. Axialventilatoren hingegen nutzen sowohl den statischen als auch den dynamischen Druck, was Berechnungen auf der Grundlage des Gesamtdrucks ermöglicht. Damit sind Wirkungsgrade von über 90% erreichbar.

Obwohl Freiläufern- und Radialventilatoren einfacher und flexibler als Axialventilatoren erscheinen, erweisen sie sich schnell als teure Alternativen - sowohl hinsichtlich der Betriebskosten als auch der Umweltbelastung. Leistungsfähige Axialventilatoren verbrauchen viel weniger Energie, reduzieren sowohl die Kosten als auch die Kohlenstoffemissionen, was die Effizienz zu einem entscheidenden Schlüsselparameter bei der Wahl dieser Ventilatorlösung macht.





Unterschiede in der Luftströmung zwischen einem Radialventilator und dem NOVENCO ZerAx® Axialventilator



ZerAx® Axialventilator - bahnbrechende Ventilator-Effizienz

Viele Radialventilatoren erreichen System-Wirkungsgrade zwischen 65-70%, während Axialventilatoren in der Regel über 80% erreichen. Ein Hauptgrund für den signifikanten Unterschied liegt in der Art und Weise, wie die Luft durch den Ventilator strömt. Bei Axialventilatoren wird die Luft ohne Umlenkung parallel zur Ventilatorachse bewegt, während sie bei Radialventilatoren stets zwei Mal um 90 Grad umgelenkt wird. Dies sorgt für Verwirbelungen und Rückströmung und dadurch geht wertvolle Energie verloren.

Die hohe Effizienz bei Axialventilatoren ist auf Ihre besonderes Wirkprinzip ohne Umlenkung zurückzuführen. Es entstehen keine Verwirbelungen, die Luft strömt gerade und die Strömungsgeschwindigkeit bleibt erhalten. Dieser Konstruktionsunterschied sorgt bei Axialventilatoren mit Abstand für den höchsten Wirkungsgrad.

Die NOVENCO ZerAx®-Axialventilatoren haben unerreichte Ventilator-Wirkungsgrade von bis zu 92%. Diese Wirkungsgrade heben die Ventilator-Entwicklung auf ein neues Niveau. Der Gesamtenergieverbrauch wird reduziert und der Schallpegel sinkt. Die ZerAx®-Axialventilatoren sind die unübertroffenen Energiesieger auf dem heutigen Markt.

Retrofit - Fakten


Einsparpotentiale bei Neubau und Bestand

• 3 % Investitionsanteil bei 70 % Betriebskostenanteil
   • Bereiche Klima, Prozessluft, Sicherheit, Entrauchung

Schnittstellenübergreifende Systembetrachtung
   • Die grünste Energie ist die, die wir nicht verbrauchen
   • Carbon Footprint für die gesamte Wertschöpfungskette
   • Steigerung der Energieeffizienz durch intelligenten Aufbau der Systeme.

Lösungsansätze mit dem höchsten Einsparpotential
   • Bedarfsgerechte Regelung mit IE5-Motoren
   • Intelligente Überwachung
   • Sinnvolle Strömungsführung
   • Sicherheitssysteme mit minimalem Ressourceneinsatz

Wirtschaftliche Umsetzung und Beispiele
   • Neue RLT-Technologien
   • Kombination der weltweit führenden Komponenten für höchste Effizienz für Ventilatoren
   • Retrofit - Konzepte mit Amortisationszeiten von 2-3 Jahren
   • Umbau auf Drehzahlregelung ohne Umbau der bestehenden Schaltanlagen
   • Dezentrale Belüftung und Trennung der Verfahrenstechnik und Ventilator
