Veiligheidsventilatiesystemen voor de langste landtunnel van Nederland

De reconstructie en uitbreiding van de A9, één van de drukste Nederlandse snelwegen tussen de Schiphol Airport, Amsterdam en Almere, zal de filedruk verminderen en de leefbaarheid verbeteren. De snelweg is verbreed tot vijf rijbanen in beide richtingen  plus een wisselstrook. Deze extra rijbanen verbeteren de doorstroming en de bereikbaarheid van de Randstad. De Gaasperdammertunnel is een onderdeel van dit project. Met een totale lengte van 3 kilometer en vijf tunnelbuizen is het de langste en  breedste landtunnel van Nederland. Door al het verkeer door de half verdiepte tunnel te leiden, wordt de impact op de leefomgeving tot nul gereduceerd. Bovendien is boven op de tunnel een park aangelegd met een oppervlakte van bijna 15 ha.

VEILIGHEID ALS EERSTE PRIORITEIT

IXAS Gaasperdammerweg BV heeft NOVENCO Building & Industry de opdracht toevertrouwd voor het ontwerpen en leveren van een tunnelventilatiesysteem inclusief risicoanalyse, overdrukinstallaties voor de vluchttunnel, levering van installaties, montage, testen, inbedrijfstelling en oplevering. Het langsventilatiesysteem voor normale ventilatie en rookbeheersing in geval van brand bestaat uit rookgas gecertificeerde NOVENCO NovAxTM tunnelventilatoren van het type AUR 800, AUR 1120 en ARR 800.

In geval van nood in de tunnel kunnen de gebruikers de tunnel veilig verlaten via de vluchttunnel. De vluchttunnel is opgedeeld in drie compartimenten, welke op overdruk staan ten opzichte van de tunnel. Deze overdruk wordt voor elk compartiment afzonderlijk geregeld. In normaal bedrijf draaien de ventilatoren op een vast laag toerental, wat bijdraagt aan het lage energieverbruik van het ventilatiesysteem. NOVENCO heeft voor de overdruksystemen van de vluchttunnel de efficiënte ZerAx® AZN 1250 axiaalventilatoren toegepast.

MATERIAALLEVERING

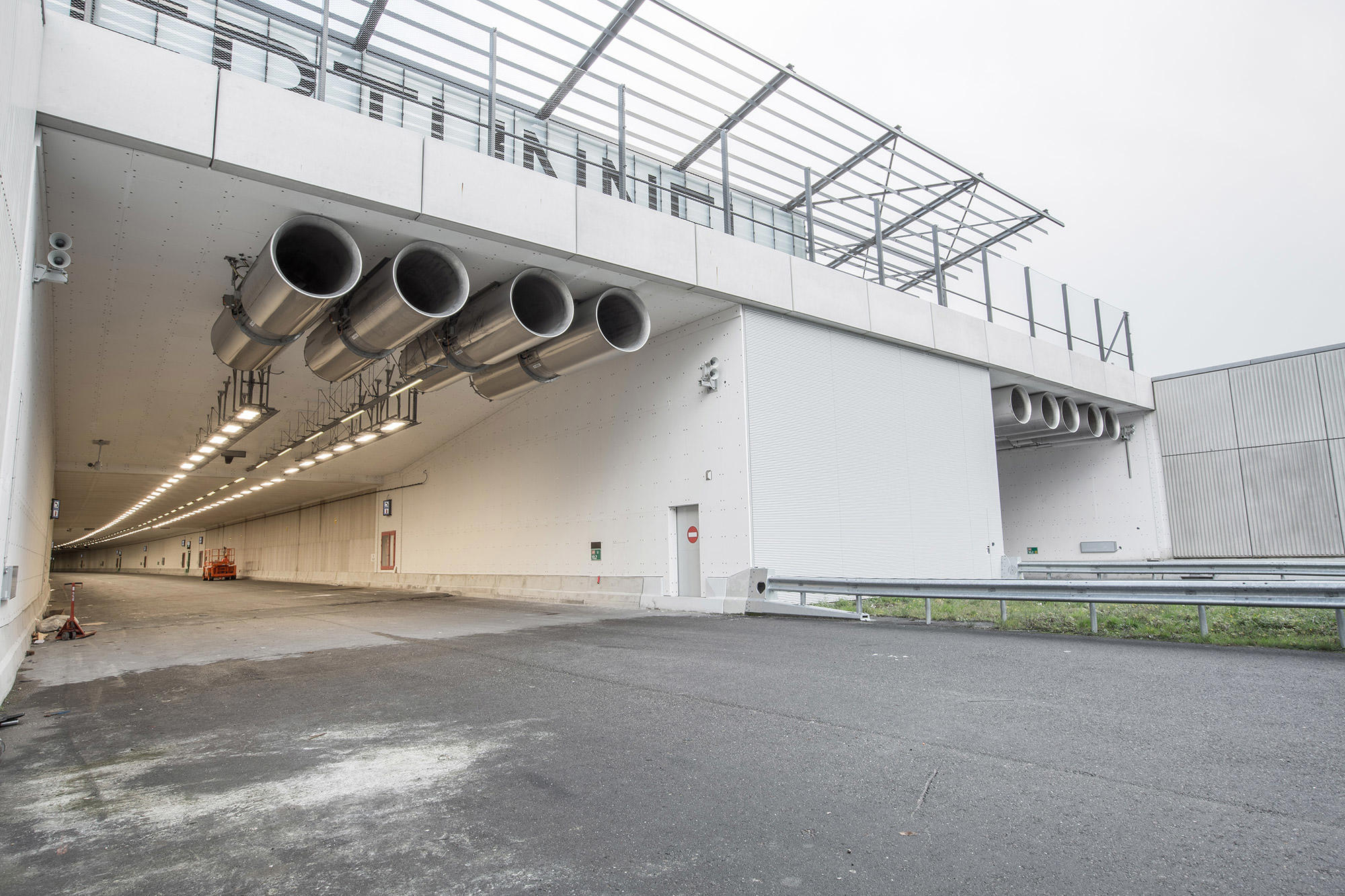

Voor de verkeerstunnel is door NOVENCO Building & Industry een langsventilatiesysteem ontworpen, dat is gedimensioneerd voor zowel normale ventilatie als rookbeheersing in geval van brand in de tunnel. Voor dit systeem zijn in totaal 30 stuks niet-omkeerbare NovAxTM AUR 1120 en 10 stuks AUR 800 tunnel aanjaagventilatoren geïnstalleerd als open injectorventilatoren bij de tunnelingangen. Daarnaast zijn nog eens 99 stuks 100% omkeerbare NovAxTM ARR 800 aanjaagventilatoren geïnstalleerd in de tunnelbuizen. Alle ventilatoren zijn volledig uit RVS vervaardigd.

Voor de vluchttunnel werd een overdruksysteem ontworpen om rookvrije vluchtwegen te garanderen en de brandbestrijdingsdiensten toegang te verschaffen in geval van brand in de verkeerstunnel. Voor het overdruksysteem zijn in totaal 12 stuks AZN 1250 axiaalventilatoren geïnstalleerd, in combinatie met SCHAKO jalouziekleppen, geluiddempers en regenroosters. Andere NOVENCO voorzieningen waren druksensoren, filterkasten, bekabeling en schakelkasten.

Naast het ontwerp, de levering en de montage van alle componenten omvatte het contract ook de volledige fabrieksacceptatietests (FAT), acceptatietests ter plaatse (SAT), de inbedrijfstelling en de oplevering van de systemen aan de Nederlandse wegbeheerders.

Behalve het ventilatiesysteem is er ten behoeve van de tunnelveiligheid nog meer apparatuur geïnstalleerd, zoals 360 camera's, 791 luidsprekers en 553 noodtelefoons.
